Phớt bơm trục ngang Ebara (hay còn gọi là phớt cơ khí - Mechanical Seal) là linh kiện làm kín có nhiệm vụ ngăn chặn không cho chất lỏng (nước, hóa chất...) rò rỉ từ trong buồng bơm ra ngoài dọc theo trục động cơ, đồng thời bảo vệ motor không bị thâm nhập bởi chất lỏng.
Đối với dòng bơm trục ngang Ebara, phớt bơm thường được chia làm nhiều loại tùy thuộc vào cấu tạo buồng bơm (bơm ly tâm liền trục, bơm rời trục) và tính chất của lưu chất (nước sạch, nước nóng, hoặc hóa chất).

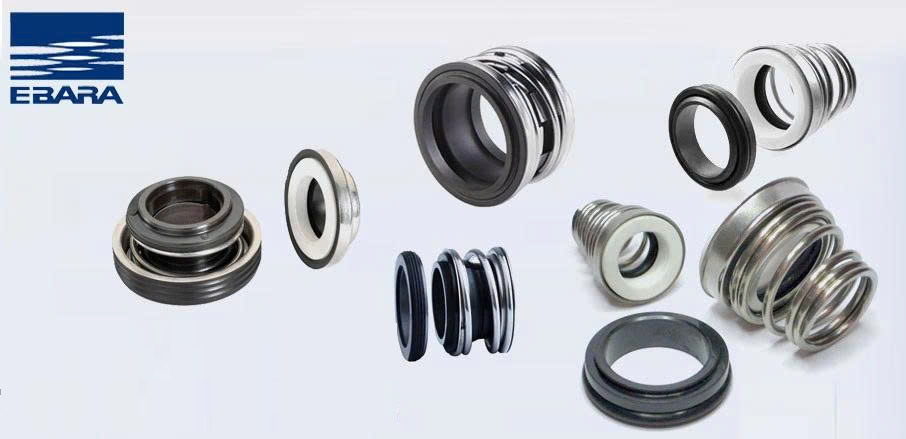

Các Loại Phớt Bơm Trục Ngang Ebara Phổ Biến
Dựa vào các dòng máy bơm trục ngang quen thuộc của Ebara tại thị trường Việt Nam, phớt bơm thường được phân loại như sau:
1. Phớt lò xo nón (Conical Spring Seal)
Dòng bơm áp dụng: Thường dùng cho các dòng bơm ly tâm trục ngang bằng Inox hoặc gang cỡ nhỏ và vừa như Ebara CDX, 2CDX, Matrix, CMA/CMB/CMC, JE/JEX...
Đặc điểm: Sử dụng một lò xo hình nón đơn độc lập để ép mặt chà. Lò xo này bám chặt vào trục nhờ lực siết cơ học khi quay.
Vật liệu tiêu chuẩn: Mặt chà gốm (Ceramic) / Carbon / Gioăng NBR.
2. Phớt cao su lò xo đơn (Rubber Bellows Seal)
Dòng bơm áp dụng: Phổ biến nhất ở các dòng bơm trục ngang tiêu chuẩn công nghiệp như Ebara 3M, 3D, MD hoặc đầu bơm rời trục Ebara GS, FSA.
Đặc điểm: Tích hợp một bọc cao su hình răng cưa (bellow) bao quanh lò xo. Loại này có khả năng tự điều chỉnh độ lệch trục nhẹ tốt và chịu rung động cao.
Vật liệu tiêu chuẩn: Thường là Silicon Carbide (SiC) / Carbon / Gioăng NBR hoặc EPDM.
3. Phớt hộp / Phớt cartridge (Cartridge Mechanical Seal)
Dòng bơm áp dụng: Dùng cho các dòng bơm trục ngang đa tầng cánh áp lực cao chịu nhiệt độ lớn, hoặc các hệ thống bơm đặc biệt yêu cầu độ an toàn tuyệt đối.
Đặc điểm: Được tích hợp sẵn thành một cụm nguyên khối bao gồm cả trục gá, mặt chà và lò xo. Khi thay thế chỉ cần trượt cả cụm vào mà không cần đo đạc hay căn chỉnh lò xo thủ công.
Thông Số Kỹ Thuật Khi Lựa Chọn Phớt Thay Thế
Khi phớt bị mòn hoặc rách gioăng gây rò rỉ nước, để mua đúng loại phớt thay thế cho bơm Ebara trục ngang, anh cần xác định rõ 3 thông số cốt lõi sau:
Đường kính trục (Shaft Size): Kích thước cốt trục ngay vị trí lắp phớt (Ví dụ: d = 12mm, 15mm, 22mm, 30mm, 35mm, 45mm...).
Vật liệu mặt chà (Material Combination):
Nước sạch thông thường: Carbon / Ceramic / NBR.
Nước nóng hoặc môi trường khắc nghiệt hơn: Silicon Carbide (SiC) / Tungsten Carbide / Gioăng EPDM hoặc Viton (FKM).
Mã Model bơm (hoặc Mã Phớt của hãng): Ebara thường sử dụng phớt của các thương hiệu danh tiếng như Burgmann, EagleBurgmann, Roten hoặc Vulcan. Nếu có mã bơm chính xác (ví dụ: Ebara 3M 50-160/7.5), kỹ thuật viên có thể tra cứu chính xác mã phớt theo catalog.
Dấu Hiệu Phớt Bơm Trục Ngang Bị Hỏng
Rò rỉ nước tại cổ trục: Nước nhỏ giọt hoặc bắn thành tia ở khe hở giữa buồng bơm và vỏ motor.
Bơm bị tụt áp/Không lên nước: Phớt hỏng nặng khiến không khí bị hút vào buồng bơm qua cổ trục (bị hở khí), làm mất áp lực hút chân không.
Có tiếng kêu lạ: Tiếng rít hoặc mài mòn khô phát ra từ buồng phớt do mặt chà bị xước, vỡ hoặc chạy cạn không có nước làm mát.
