Phớt bơm trục đứng Ebara (Mechanical Seal) là linh kiện làm kín cốt lõi và chịu áp lực lớn nhất trong cấu tạo của dòng máy bơm ly tâm trục đứng đa tầng cánh. Do đặc thù các dòng bơm trục đứng Ebara (như EVMS, EVM) thường vận hành ở cột áp rất cao (lên đến hàng trăm mét) và nhiệt độ lớn, hệ thống phớt của chúng được thiết kế vô cùng tinh xảo và đòi hỏi độ chính xác tuyệt đối khi thay thế.

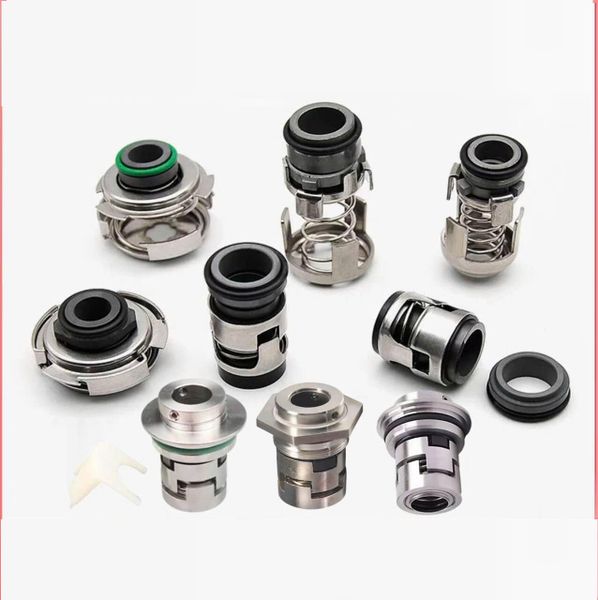

Các Loại Phớt Bơm Trục Đứng Ebara Phổ Biến
Tùy thuộc vào thế hệ máy bơm và ứng dụng thực tế, Ebara sử dụng các kết cấu phớt khác nhau:
1. Phớt lò xo đơn dạng bọc cao su (Rubber Bellows Seal)
Dòng bơm áp dụng: Thường thấy ở các model Ebara EVM đời cũ hoặc các dòng bơm trục đứng công suất nhỏ.
Đặc điểm: Phần lò xo được bọc trong ống cao su co giãn giúp phân bổ lực ép đều lên mặt chà. Tuy nhiên, loại này sẽ gặp khó khăn khi chịu áp suất cực cao hoặc nhiệt độ vượt quá 120°C.
2. Phớt Cartridge thông minh (Phớt cụm / Phớt hộp)
Dòng bơm áp dụng: Đây là thiết kế tiêu chuẩn trên dòng bơm trục đứng thế hệ mới Ebara EVMS (EVMS 1, 3, 5, 10, 15, 20...).
Đặc điểm: Toàn bộ mặt chà tĩnh, mặt chà động, lò xo và trục gá được tích hợp thành một khối (cụm) hoàn chỉnh.
Ưu điểm vượt trội: Khi thay phớt, kỹ thuật viên không cần phải tháo rời toàn bộ đầu bơm hay đo đạc độ nén của lò xo bằng tay. Chỉ cần tháo khớp nối (coupling) và trượt cụm phớt cũ ra, lắp cụm mới vào. Thiết kế này triệt tiêu hoàn toàn các lỗi lắp đặt sai khoảng cách gây cháy phớt.
Vật Liệu Chế Tạo Phớt (Quan Trọng Khi Chọn Thay Thế)
Do bơm trục đứng Ebara thường được dùng cho hệ thống lò hơi (nước nóng), hệ lọc nước RO (áp cao) hay bơm hóa chất, vật liệu của phớt quyết định độ bền của máy:
Mặt chà (Rotary/Stationary Ring): Thường sử dụng Silicon Carbide (SiC / SiC) hoặc Tungsten Carbide để chống mài mòn, chịu được áp lực cao và ma sát sinh nhiệt lớn khi các tầng cánh tầng tầng lớp lớp đẩy áp lên.
Gioăng làm kín (O-ring):
EPDM: Chịu nhiệt độ từ -30°C đến 140°C, chuyên dùng cho nước sạch, nước nóng, hệ thống điều hòa.
Viton (FKM): Chịu nhiệt và chịu hóa chất, dầu mỡ rất tốt.
Phớt PTFE: Dùng cho môi trường hóa chất ăn mòn cực mạnh.
Thông Số Cần Biết Khi Mua Phớt Trục Đứng Ebara
Khi phớt bị rò rỉ nước ở cổ trục (ngay khe hở giữa buồng bơm và móng motor), anh cần cung cấp các thông số sau để mua đúng chủng loại:
Mã chính xác của bơm (Model): Ví dụ Ebara EVMS 10 5F5 Q1EGG (Trong mã này, cụm ký tự cuối như Q1EGG chính là mã quy định vật liệu mặt chà và gioăng phớt của hãng).
Đường kính trục (Shaft Size): Phổ biến ở các mức như 12mm, 16mm, 22mm... tùy thuộc vào công suất kW của bơm.
Thương hiệu phớt gốc: Ebara thường lắp sẵn phớt của các hãng danh tiếng như Burgmann (Đức) hoặc Roten (Ý). Trên thân cụm phớt cũ thường có dập mã số bích.
3 Nguyên Nhân Hàng Đầu Gây Cháy Phớt Bơm Trục Đứng
Chạy cạn (Dry Running): Bơm trục đứng có tốc độ vòng quay cao và nhiều tầng cánh. Nếu buồng bơm bị mất nước (mất nước mồi, bể hút cạn), mặt phớt sẽ bị nung nóng do ma sát khô chỉ trong vòng 10 - 15 giây, làm chảy gioăng cao su và nứt vỡ mặt chà ngay lập tức.
Bị hốc khí (Air Binding): Khi lọt khí vào buồng bơm, phớt nằm ở tầng trên cùng của trục sẽ không được nước làm mát đầy đủ, dẫn đến hiện tượng quá nhiệt cục bộ.
Hệ thống có nhiều cặn bám, cát mịn: Cát dính vào giữa hai mặt chà đang quay với tốc độ cao (2900 vòng/phút) sẽ mài mòn và tạo thành các rãnh xước, gây rò rỉ nước liên tục.
