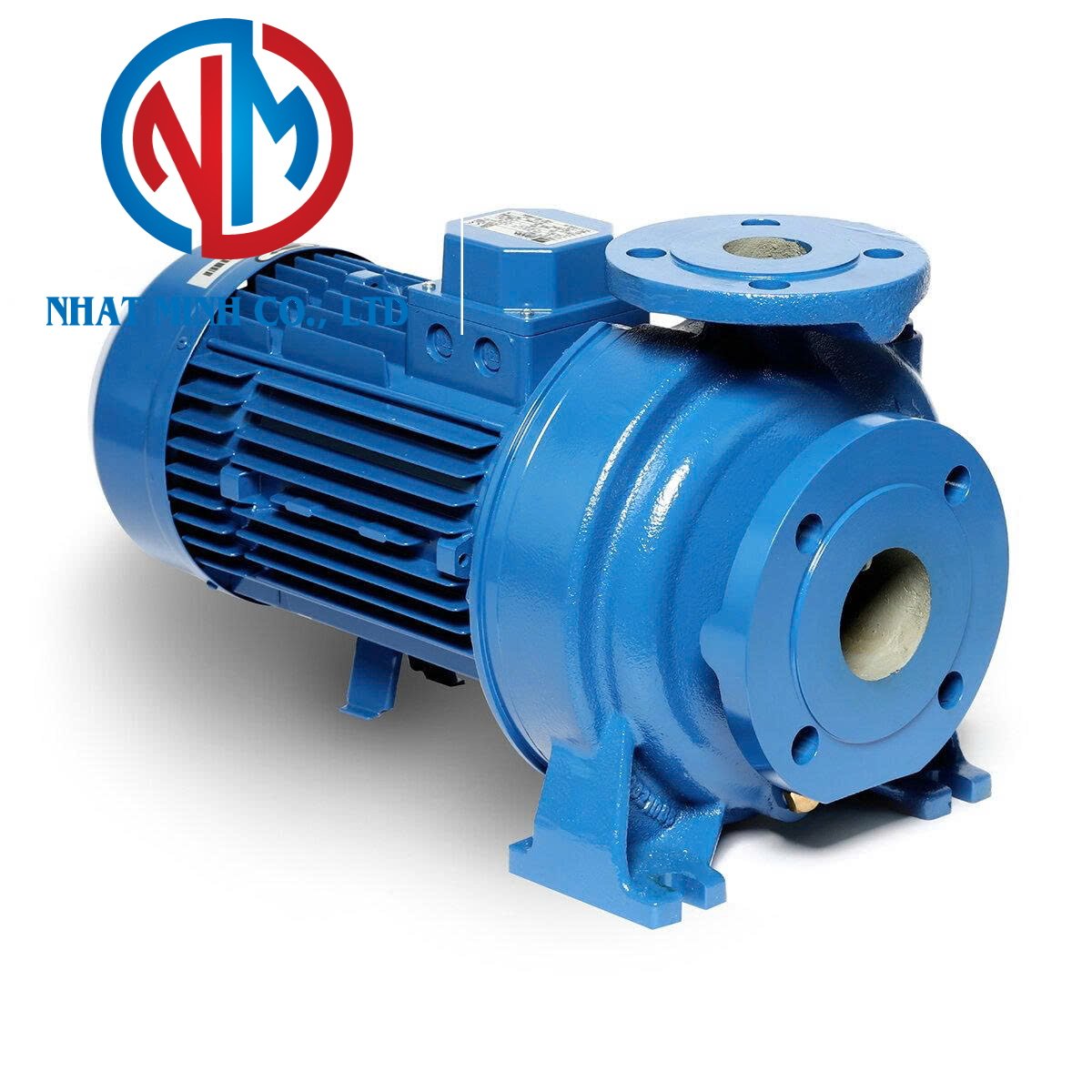

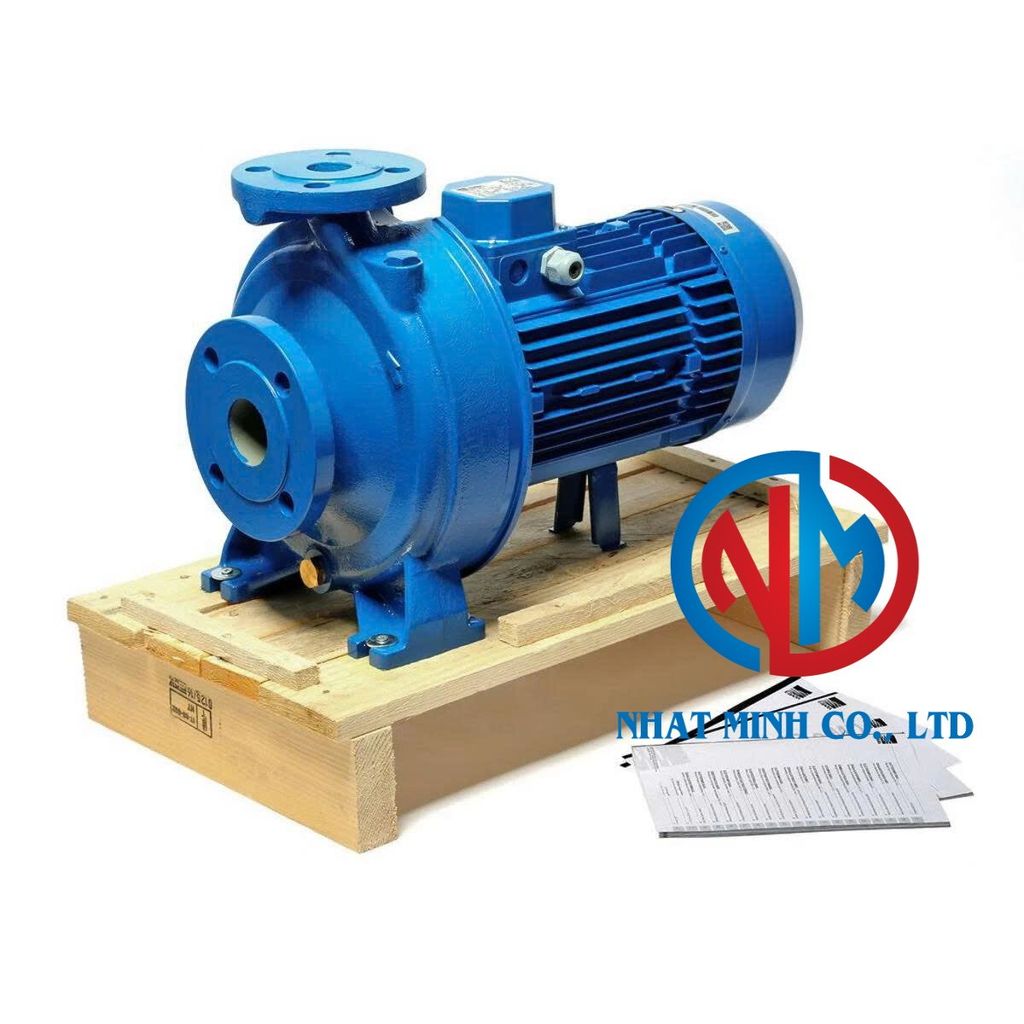

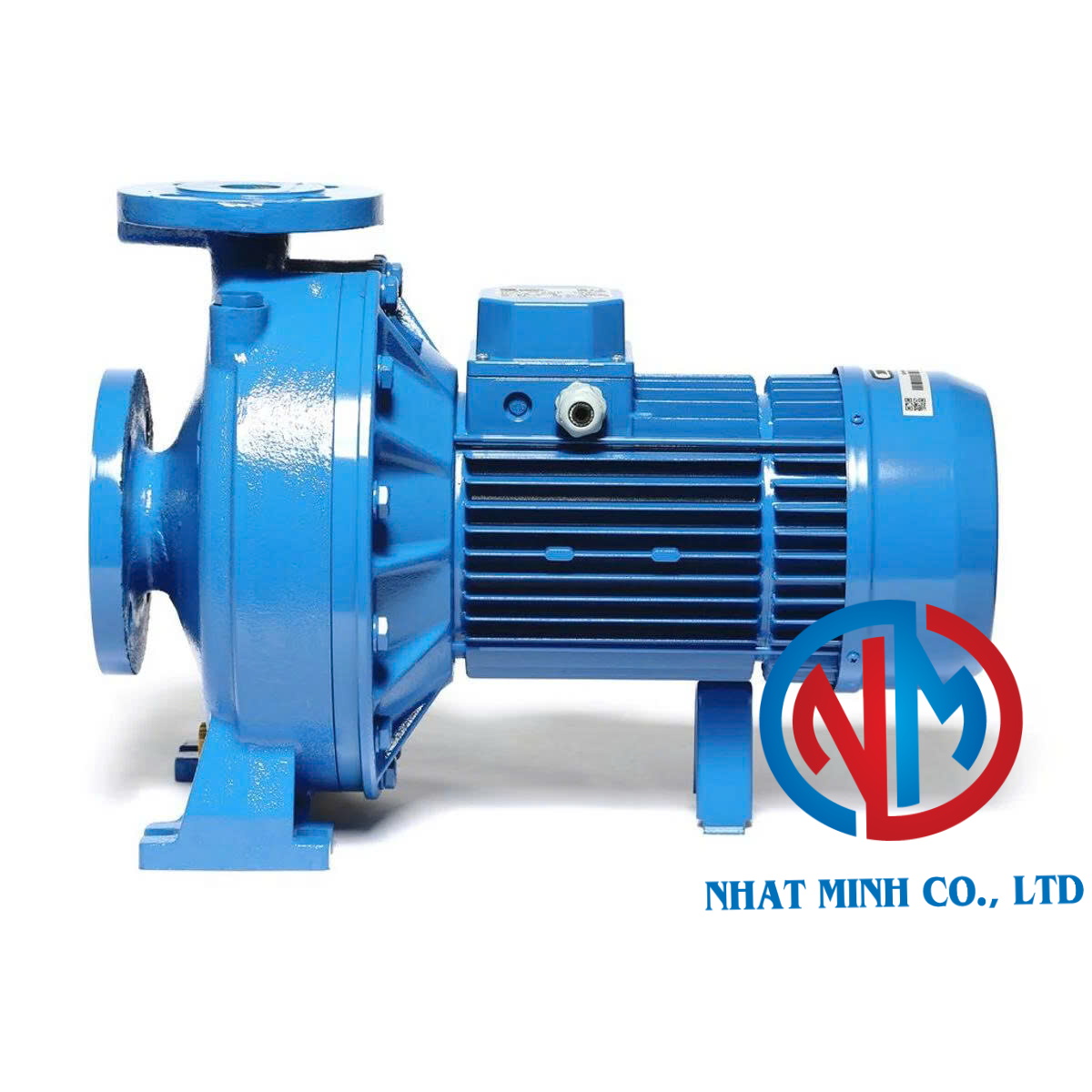

Máy bơm Ebara model 3D 65-125/7.5 là một trong những lựa chọn mạnh mẽ nhất trong dòng 3D 65-125 của Ebara, được thiết kế cho các ứng dụng công nghiệp yêu cầu lưu lượng và cột áp cao.
Thông số kỹ thuật chung
* Model: 3D 65-125/7.5
* Thương hiệu: Ebara (Ý)
* Loại bơm: Bơm ly tâm liền trục (Close-coupled centrifugal pump), trục ngang.
* Nguồn điện: 3 pha, 400V/690V (đối với động cơ công suất 5.5 kW trở lên) / 50Hz.
* Công suất: 7.5 kW (tương đương 10 HP).
* Tốc độ động cơ: 2 cực, khoảng 2900 vòng/phút.
* Lưu lượng: Dao động từ 42 m³/h đến 132 m³/h (tùy thuộc vào điểm làm việc trên đường đặc tính).
* Cột áp: Dao động từ 13 m đến 29.6 m (tùy thuộc vào điểm làm việc trên đường đặc tính).
* Họng hút: DN 80 mm (3 inch).
* Họng xả: DN 65 mm (2.5 inch).
* Nhiệt độ chất lỏng:
* Tiêu chuẩn: -5°C đến +90°C.
* Các phiên bản đặc biệt (H, HS, HW, HSW): -5°C đến +110°C.
* Phiên bản E: -5°C đến +120°C.
* Áp suất làm việc tối đa: 10 bar.
* Cấp cách điện: F (Class F insulation).
* Cấp độ bảo vệ: IP 55 (chống bụi hoàn toàn và chống tia nước từ mọi hướng).
* Hiệu suất động cơ: IE3 (đối với công suất 7.5 kW và cao hơn), đáp ứng các tiêu chuẩn hiệu quả năng lượng châu Âu.
Vật liệu chế tạo
* Thân bơm (guồng bơm): Gang đúc (Cast iron EN-GJL-250-EN 1561), được xử lý điện phân và sơn lót chống ăn mòn.
* Cánh bơm: Thép không gỉ AISI 316 (đúc chính xác cho dòng 3D SERIES 65).
* Trục bơm: Thép không gỉ AISI 304 (phần tiếp xúc với chất lỏng).
* Phớt cơ khí (Mechanical seal):
* Tiêu chuẩn: Ceramic/Carbon/NBR.
* Các phiên bản đặc biệt có thể sử dụng các vật liệu cao cấp hơn như Silicon Carbide (SiC), Tungsten Carbide, FPM (Viton), EPDM để phù hợp với nhiệt độ và tính chất hóa học của chất lỏng.
Đặc điểm và ứng dụng
* Thiết kế Back pull-out: Đặc điểm nổi bật của dòng bơm 3D, cho phép tháo rời động cơ, khớp nối, giá đỡ và cánh bơm mà không cần tháo thân bơm ra khỏi đường ống. Điều này giúp đơn giản hóa và tăng tốc độ bảo trì.
* Hiệu suất cao: Cánh bơm được cân bằng thủy lực, giảm thiểu lực đẩy trục và bảo vệ phớt cơ khí, góp phần vào hiệu suất hoạt động ổn định và tiết kiệm năng lượng. Động cơ IE3 cũng đóng góp đáng kể vào hiệu quả tổng thể.
* Độ bền vượt trội: Được chế tạo từ vật liệu gang và thép không gỉ chất lượng cao, đảm bảo khả năng chống ăn mòn và mài mòn, phù hợp với môi trường công nghiệp khắc nghiệt.
* Ứng dụng đa dạng:
* Hệ thống cấp nước lớn: Cung cấp nước cho các khu công nghiệp, tòa nhà cao tầng, khu dân cư lớn, hệ thống cấp nước thành phố.
* Hệ thống phòng cháy chữa cháy (PCCC): Thường được sử dụng làm bơm chính hoặc bơm dự phòng trong các hệ thống PCCC.
* Hệ thống tăng áp: Tăng áp cho mạng lưới cấp nước hoặc các quy trình công nghiệp.
* Hệ thống HVAC: Tuần hoàn nước nóng/lạnh trong hệ thống điều hòa không khí và sưởi ấm công nghiệp.
* Nông nghiệp và thủy lợi: Tưới tiêu quy mô lớn, chuyển nước cho các cánh đồng, trang trại.
* Công nghiệp: Vận chuyển nước sạch, chất lỏng không ăn mòn trong các nhà máy sản xuất, xử lý.
Lưu ý khi lựa chọn
Để đảm bảo chọn được máy bơm phù hợp nhất, bạn nên:
* Xác định chính xác nhu cầu lưu lượng và cột áp: Đây là hai thông số quan trọng nhất để chọn bơm. Tham khảo đường đặc tính (characteristic curve) của bơm để tìm điểm làm việc tối ưu.
* Kiểm tra nguồn điện: Đảm bảo điện áp tại địa điểm lắp đặt phù hợp với yêu cầu của bơm (3 pha, 400V/690V).
* Môi trường hoạt động: Nếu bơm phải làm việc với chất lỏng có nhiệt độ cao hoặc có tính ăn mòn nhẹ, cần xem xét các phiên bản phớt cơ khí và vật liệu đặc biệt.
* Yêu cầu về chứng từ: Đảm bảo sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ) để khẳng định đây là hàng chính hãng từ Ebara Italy.
Bạn có cần xem biểu đồ đường đặc tính hiệu suất của máy bơm này để lựa chọn điểm làm việc cụ thể không?
