Khớp nối nhanh Ebara LS50 (hay còn gọi là bộ QDC - Quick Discharge Connector hoặc bộ Auto Coupling) là phụ kiện chuyên dụng cho các dòng máy bơm chìm nước thải Ebara có họng xả 50 mm (2 inch).
Thiết bị này giúp việc lắp đặt cố định và nhấc bơm lên để bảo trì dưới hố sâu trở nên cực kỳ đơn giản mà không cần phải tháo bu-lông hay lội xuống hố nước thải.
Thông Số Kỹ Thuật & Khả Năng Tương Thích
Model: LS50
Kích thước họng xả (Discharge Size): DN 50 (50 mm / 2 inch).
Chất liệu tiêu chuẩn: Gang đúc (FC200), phủ sơn chống ăn mòn. Hệ thống bu-lông, ốc vít đi kèm bằng thép không gỉ (Inox 304).
Hệ thống thanh dẫn hướng (Guide Rail): Phù hợp với ống dẫn hướng bằng thép/inox đường kính 1 inch (ống phi 34). Lưu ý: Khác với dòng LM hay LL dùng ống đôi, dòng LS50 có thiết kế nhỏ gọn, không sử dụng co cút khuỷu (elbow) lắp rời mà ngàm trượt sẽ kết nối trực tiếp vào mặt bích/họng ra của bơm.
Dòng bơm tương thích: Thường dùng cho các model bơm chìm Ebara thân gang cỡ nhỏ như dòng 50 DVS (công suất từ 0.4 kW đến 1.5 kW), dòng 50 DS, 50 DWS,...

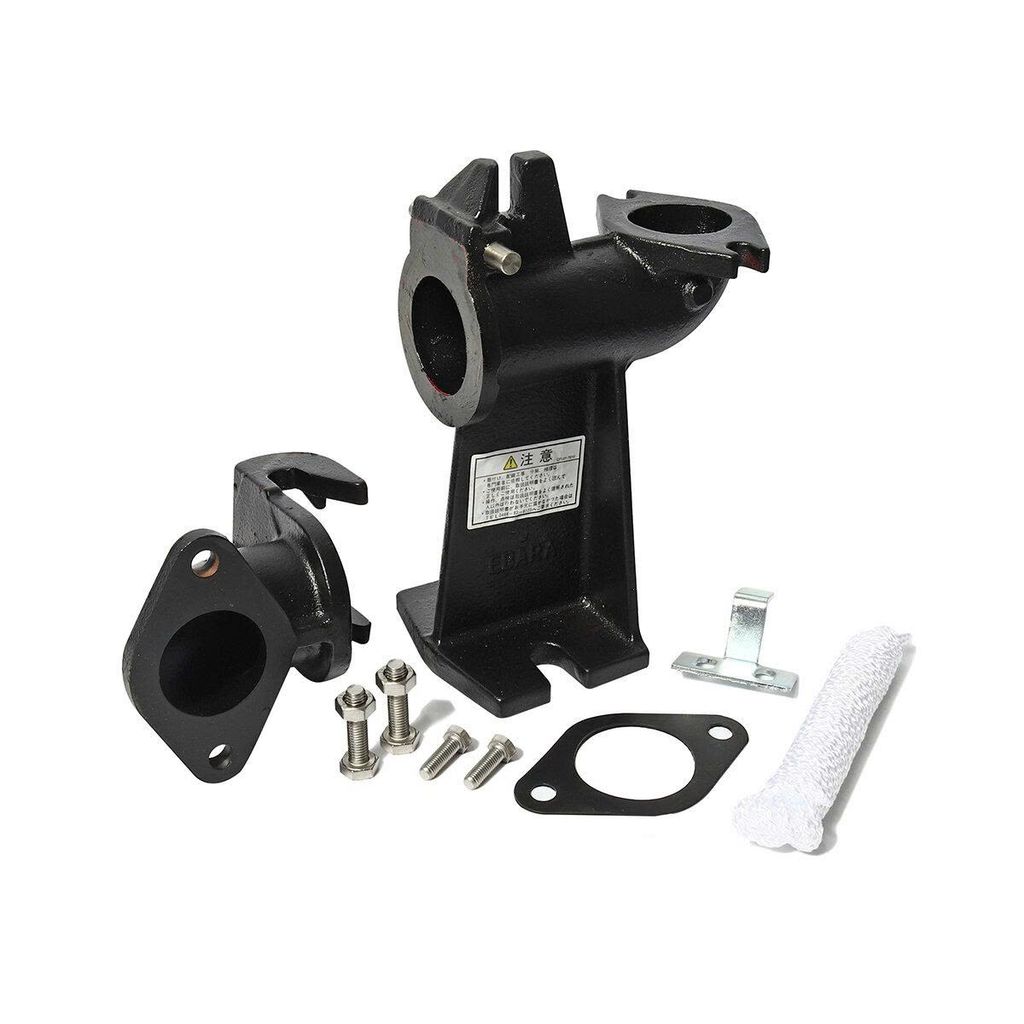

Trọn Bộ Khớp Nối LS50 Gồm Những Gì?
Một bộ khớp nối nhanh LS50 tiêu chuẩn khi anh mua về thường bao gồm các chi tiết chính sau:
Đế khớp nối (QDC Body): Phần chân đế được bắt cố định bằng bu-lông nở xuống đáy hố móng/hố thu nước thải, kết nối trực tiếp với đường ống xả dẫn ra ngoài.
Ngàm trượt (Sliding Guide / Ngàm dưới): Phần này được bắt cố định vào họng xả của máy bơm chìm.
Khớp giữ ống dẫn hướng phía trên (Guide Support / Ngàm trên): Định vị đầu trên của thanh dẫn hướng vào thành hố gas.
⚠️ Lưu ý từ hãng: Thanh dẫn hướng (ống thép/inox 1 inch) và xích treo nâng hạ bơm không đi kèm trong bộ QDC mà người lắp đặt tự chuẩn bị theo chiều sâu thực tế của hố.
Nguyên Lý Hoạt Động & Ưu Điểm Thực Tế
1.Cố định hệ thống:Lắp đặt ban đầu.
Đế khớp nối được định vị dưới đáy hố, ống dẫn hướng được dựng thẳng đứng kết nối từ ngàm trên xuống chân đế. Đường ống xả chính được đấu nối sẵn vào đế.
2.Thả bơm tự động khớp:Vận hành.
Khi thả máy bơm xuống dọc theo thanh dẫn hướng bằng dây xích, trọng lượng của tháp bơm sẽ đẩy ngàm trượt khớp chặt vào đế dưới đáy hố. Thiết kế hình nêm tự chèn kết hợp gioăng cao su giúp điểm nối kín khít tuyệt đối bằng áp lực, không bị rò rỉ nước khi bơm chạy.
3.Kéo bơm không tháo ốc:Bảo trì.
Khi bơm gặp sự cố hoặc cần vệ sinh rác, chỉ cần dùng xích kéo thẳng máy bơm lên mặt đất. Ngàm trượt sẽ tự tách khỏi đế mà không cần phải xả cạn hố hay tháo bất kỳ một con ốc nào dưới nước.
