Khớp nối nhanh Ebara LM80 (bộ QDC - Quick Discharge Connector) là bộ phụ kiện tự động đấu nối chuyên dụng cho các dòng máy bơm chìm nước thải Ebara thân gang cỡ lớn có họng xả 80 mm (DN80 / 3 inch).
Thuộc phân khúc dòng LM sử dụng hệ thanh dẫn hướng đôi (Double Guide Rail), LM80 được thiết kế với kết cấu cơ khí bằng gang đúc dày dặn, chịu được trọng lượng lớn và áp lực thủy lực cao, chuyên dùng trong các hệ thống xử lý nước thải quy mô công nghiệp và hạ tầng đô thị.
Thông Số Kỹ Thuật & Tính Tương Thích
Model: LM80
Kích thước họng xả: DN80 (80 mm / 3 inch).
Chất liệu cấu tạo:
Thân bệ đế và ngàm trượt: Gang đúc tiêu chuẩn (FC200) sơn phủ epoxy chống ăn mòn.
Gioăng làm kín: Cao su NBR chịu lực, chống ăn mòn và chịu dầu.
Phụ kiện liên kết: Bu-lông, đai ốc bằng thép không gỉ (Inox 304).
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song. Đường kính ống dẫn hướng tiêu chuẩn cho dòng LM80 thường là 1 ½ inch (phi 48 mm) hoặc 1 ¼ inch (phi 42 mm) tùy thuộc vào công suất, trọng lượng của tháp bơm đi kèm và tài liệu kỹ thuật của từng đời máy.
Dòng bơm tương thích: Thiết kế đồng bộ cho các dòng bơm chìm nước thải thân gang công suất trung bình và lớn của Ebara như 80 DL (cánh kín thoát nước thải), 80 DML (cánh xoáy dòng chảy lớn, chống tắc nghẽn), 80 DVS (thân gang cỡ lớn), hoặc các dòng 80 DV / DVO.

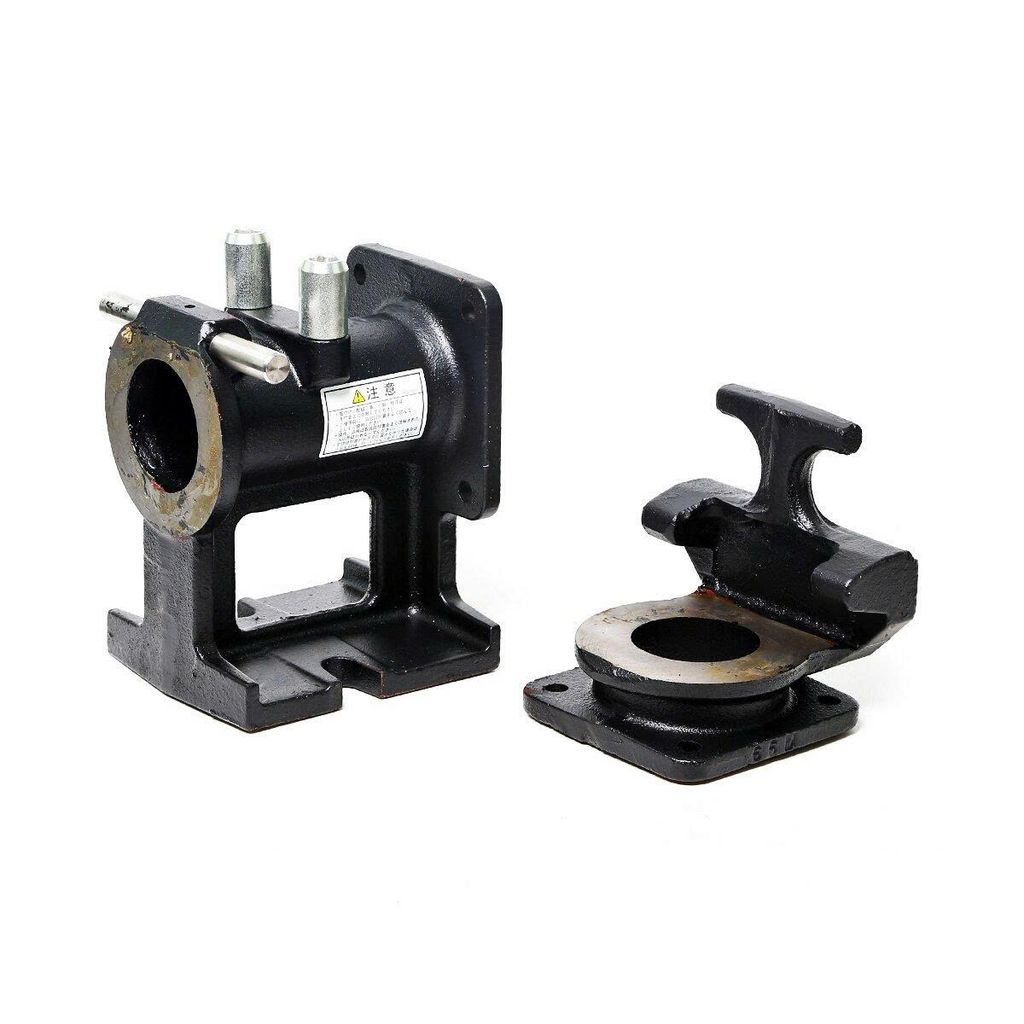

Cấu Tạo Trọn Bộ Khớp Nối Ebara LM80
Một bộ LM80 chính hãng đầy đủ xuất xưởng bao gồm 3 thành phần chính:
Bệ đế chân vịt (Base Connector): Được bắt cố định xuống đáy hố bằng bu-lông nở chịu lực. Phần bệ này có họng xả ngang mặt bích để kết nối trực tiếp với đường ống thoát chính và có các lỗ định vị để cắm 2 thanh dẫn hướng.
Ngàm trượt và Cút cong (Sliding Bracket & Elbow 90°): Mặt bích cút cong được bắt chặt vào họng ra của máy bơm. Ngàm trượt đúc liền có hai tai ôm vừa vặn vào cặp ống dẫn hướng để trượt từ trên miệng hố xuống.
Bộ gá đỡ phía trên (Top Holder): Thanh định vị bắt vào thành hố gas hoặc sàn thao tác để giữ cố định đầu trên của cặp ống dẫn hướng luôn thẳng đứng và song song.
Các Lưu Ý Quan Trọng Khi Thi Công Lắp Đặt LM80
Do các dòng bơm họng DN80 (như 80DL hay 80DML) thường có trọng lượng rất nặng (từ 50kg đến hơn 150kg tùy công suất motor), việc lắp đặt bộ QDC LM80 cần tuân thủ nghiêm ngặt các yếu tố kỹ thuật sau:
Gia cố đáy hố: Bệ đế chân vịt phải được bắt trên một bề mặt sàn bê tông phẳng và chắc chắn. Nếu nền đáy hố bị nghiêng hoặc yếu, áp lực khi bơm chạy và trọng lượng bơm có thể làm dịch chuyển bệ đế, gây rò rỉ nước hoặc kẹt bơm.
Độ chính xác của ống dẫn hướng: Cặp ống dẫn hướng đôi phải thẳng đứng 90 độ và hoàn toàn song song. Chỉ cần một độ lệch nhỏ (ống bị bóp vô hoặc loe ra ở giữa), ngàm trượt sẽ bị bó cứng khi thả bơm xuống hoặc kéo bơm lên.
Dây xích nâng hạ an toàn: Tuyệt đối không dùng dây cáp vải hoặc cáp thép thường vì dễ bị mục đứt trong môi trường nước thải. Anh nên sử dụng xích đúc bằng Inox 304 hoặc Inox 316 có đường kính mắt xích từ 6mm - 8mm trở lên để đảm bảo an toàn tuyệt đối khi kéo bơm bảo trì.
