Khớp nối nhanh Ebara LM65 (bộ QDC - Quick Discharge Connector) là bộ phụ kiện tự động đấu nối chuyên dụng cho các dòng máy bơm chìm nước thải Ebara thân gang có họng xả 65 mm (2 ½ inch).
Thuộc phân khúc dòng LM (sử dụng hệ thanh dẫn hướng đôi - Double Guide Rail), LM65 có kết cấu cơ khí chịu lực cao, đảm bảo độ cân bằng và độ kín khít tuyệt đối khi vận hành các dòng bơm công nghiệp có trọng lượng lớn.
Thông Số Kỹ Thuật & Tính Tương Thích
Model: LM65
Kích thước họng xả: DN65 (65 mm / 2 ½ inch).
Chất liệu cấu tạo:
Thân đế và ngàm trượt: Gang đúc tiêu chuẩn (FC200) sơn phủ chống ăn mòn.
Gioăng làm kín: Cao su NBR chịu dầu và nước thải.
Bu-lông, đai ốc đi kèm: Thép không gỉ (Inox 304).
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song, kích thước tiêu chuẩn 1 ¼ inch (tương đương ống phi 42 mm) hoặc 1 inch (phi 34 mm) tùy theo đời catalog và trọng lượng bơm. (Thông số này rất quan trọng để anh chuẩn bị sẵn ống chờ tại công trình).
Dòng bơm tương thích: Thiết kế đồng bộ cho các dòng bơm chìm công nghiệp của Ebara như 65 DL (bơm nước thải tiêu chuẩn), 65 DML (bơm cánh xoáy một tầng công suất lớn), hoặc dòng 65 DV / DVO.

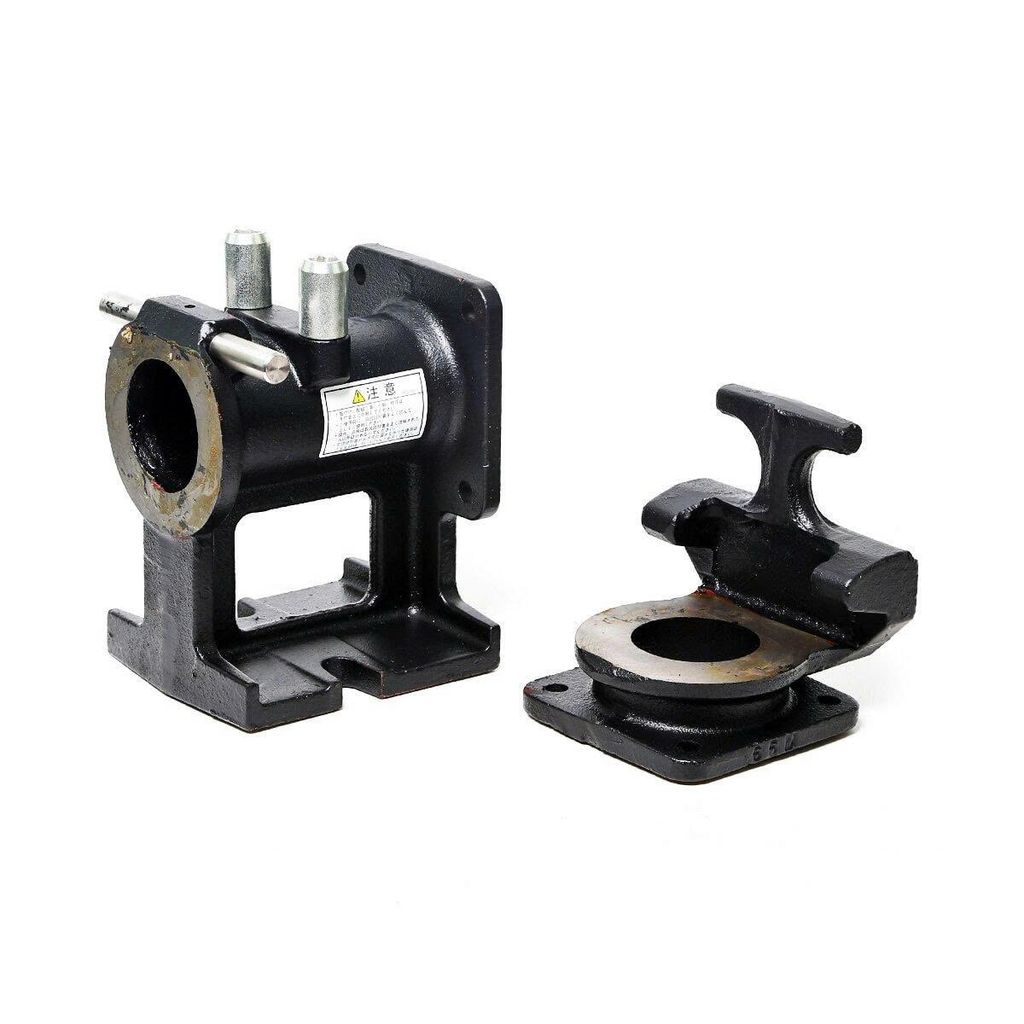

Chi Tiết Cấu Tạo Trọn Bộ Ebara LM65
Bộ sản phẩm LM65 đầy đủ cung cấp từ hãng bao gồm 3 cấu phần chính:
Chân đế (Base Connector): Đặt cố định dưới đáy hố bằng bu-lông nở. Bộ phận này chịu toàn bộ trọng lượng của bơm khi hạ xuống và có họng xả ngang để nối vào đường ống thoát chính của hệ thống.
Ngàm trượt và Cút cong (Sliding Bracket & Elbow): Mặt bích cút cong 90 độ được bắt trực tiếp vào họng xả của bơm. Ngàm trượt tích hợp sẵn hai tai ôm để chạy dọc theo cặp thanh dẫn hướng.
Bộ định vị phía trên (Top Holder): Thanh gá giữ cố định đầu trên của 2 ống dẫn hướng, được bắt chặt vào thành hố gas hoặc sàn thao tác.
Hướng Dẫn Lắp Đặt & Lưu Ý Kỹ Thuật Cho Dòng LM65
Do bộ LM65 thường đi kèm với các dòng bơm nặng từ vài chục đến hàng trăm kg, việc thi công cần tuân thủ nghiêm ngặt các yếu tố sau:
Độ thẳng góc của ray dẫn hướng: Cặp ống dẫn hướng phải đảm bảo thẳng đứng tuyệt đối (90 độ) và song song với nhau. Nếu bị vênh hoặc xéo, khi thả bơm xuống, ngàm trượt sẽ bị kẹt giữa chừng hoặc không thể tự ngàm khít vào chân đế.
Nguyên lý tự làm kín (Metal-to-Metal / Rubber Seal): Khi bơm được thả xuống, trọng lượng của tháp bơm kết hợp với thiết kế ngàm hình nêm sẽ tự động ép chặt mặt bích ngàm trượt vào chân đế. Khi bơm chạy, áp lực nước càng lớn sẽ càng đẩy ngàm ép chặt, giúp chống rò rỉ mà không cần vặn ốc.
Dây xích nâng hạ: Anh nên chuẩn bị dây xích bằng Inox 304 hoặc Inox 316 có tải trọng thặng dư tối thiểu gấp 2-3 lần trọng lượng bơm để đảm bảo an toàn khi kéo bơm lên bảo trì sau vài năm ngâm dưới nước thải.
