Khớp nối nhanh Ebara LM50 (bộ QDC - Quick Discharge Connector) là phụ kiện chuyên dụng được thiết kế cho các dòng máy bơm chìm nước thải Ebara thân gang công suất từ trung bình đến lớn có họng xả 50 mm (DN50).
Khác với dòng LS50 (vốn thiết kế gọn nhẹ cho các dòng bơm nhỏ), dòng LM50 có kết cấu cơ khí chắc chắn hơn, khả năng chịu áp lực tốt hơn và sử dụng hệ thống ống dẫn hướng đôi (Double Guide Rail) để giữ thăng bằng tối ưu cho bơm khi di chuyển dưới hố sâu.
Thông Số Kỹ Thuật & Tính Tương Thích
Model: LM50
Kích thước họng xả: DN50 (50 mm / 2 inch).
Chất liệu: Gang đúc tiêu chuẩn (FC200), bề mặt phủ sơn chống ăn mòn. Hệ thống gioăng làm kín bằng cao su NBR chịu dầu/nước thải. Bu-lông liên kết bằng Inox 304.
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song (thường là ống thép bọc kẽm hoặc ống Inox) đường kính 1 inch (phi 34).
Dòng bơm tương thích: Thường được sử dụng đồng bộ cho các dòng bơm chìm thân gang của Ebara như 50 DL (công suất từ 1.5kW trở lên), dòng 50 DML (cánh xoáy không tắc nghẽn), hoặc các dòng 50 DV/DVO khi lắp đặt trong các dự án xử lý nước thải quy mô công nghiệp, tòa nhà.
So Sánh Điểm Khác Biệt Giữa LM50 và LS50
Nếu anh đang phân vân hoặc cần thay thế, việc nhầm lẫn giữa hai model này rất dễ xảy ra vì chúng cùng chung kích thước họng xả 50mm. Dưới đây là cách phân biệt:
| Đặc điểm | Dòng LM50 | Dòng LS50 |
| Số lượng ống dẫn hướng | 2 ống (Hệ ray đôi - chắc chắn hơn cho bơm nặng) | 1 ống (Hệ ray đơn - gọn nhẹ) |
| Co nối đi kèm (Elbow) | Có co cút khuỷu 90 độ đi kèm để bắt vào họng bích của bơm. | Ngàm trượt bắt trực tiếp vào họng xả của bơm, không qua co khuỷu. |
| Ứng dụng chủ yếu | Thường dùng cho dòng DL, DML (Bơm nước thải nặng, hố sâu). | Thường dùng cho dòng DS, DVS, DWS (Bơm thoát nước, hố nông). |

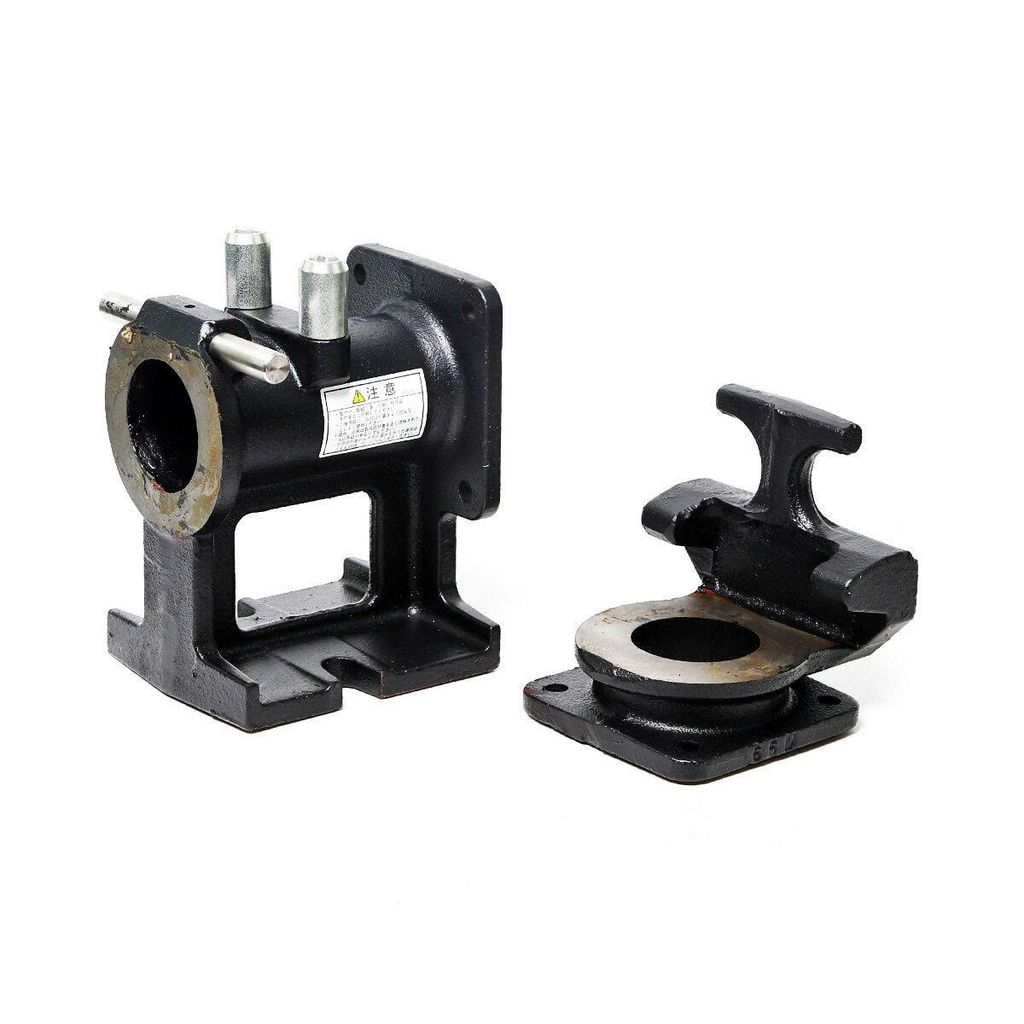

Cấu Tạo Trọn Bộ Của Ebara LM50
Một bộ khớp nối nhanh LM50 chính hãng đầy đủ sẽ bao gồm:
Chân đế (Base Connector): Đúc bằng gang, có thiết kế bệ đỡ cho 2 thanh dẫn hướng và họng xả ngang để nối với đường ống thoát chính. Bắt cố định xuống đáy hố bằng bu-lông neo.
Ngàm trượt (Sliding Bracket) + Co 90 độ: Phần mặt bích gắn vào họng xả của bơm, tích hợp tai trượt để ôm vào cặp ống dẫn hướng.
Bộ định vị phía trên (Top Holder): Thanh gá bắt vào thành hố gas để giữ cố định đầu trên của 2 ống dẫn hướng luôn thẳng đứng.
⚠️ Lưu ý kỹ thuật: Khi lắp đặt hệ thanh dẫn hướng đôi cho LM50, hai ống dẫn hướng phải đảm bảo hoàn toàn song song và thẳng đứng 90 độ so với mặt đáy. Nếu ống bị nghiêng hoặc vặn, ngàm trượt của bơm sẽ bị kẹt giữa chừng khi thả hoặc kéo bơm.
