Khớp nối nhanh Ebara LL80 (bộ QDC - Quick Discharge Connector) là dòng phụ kiện tự động đấu nối cao cấp nhất trong phân khúc họng xả 80 mm (DN80 / 3 inch) của Ebara.
Nếu như dòng LM80 dùng cho các dòng bơm công nghiệp phổ thông, thì dòng LL80 được thiết kế dưới dạng Heavy-Duty (chịu lực cực nặng), chuyên trị cho các tháp bơm chìm có trọng lượng rất lớn, công suất motor cao và làm việc trong môi trường lòng hố sâu, dòng chảy áp lực mạnh.
Thông Số Kỹ Thuật & Đặc Tính Thiết Kế
Model: LL80
Kích thước họng xả: DN80 (80 mm / 3 inch) - Kết nối mặt bích tiêu chuẩn (thường là JIS 10K hoặc DIN).
Chất liệu: Gang đúc cao cấp chịu lực (FC250 hoặc FCD450), độ dày vách gang lớn hơn dòng LM để chống nứt vỡ trước áp lực thủy lực và va đập cơ học. Gioăng làm kín bằng cao su chịu dầu, hóa chất (NBR hoặc Viton).
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song. Để nâng đỡ tháp bơm nặng một cách an toàn, LL80 yêu cầu đường kính ống dẫn hướng lớn hơn, thường là ống 2 inch (phi 60 mm) thay vì ống nhỏ như dòng LM.
Dòng bơm tương thích: Được chỉ định lắp đặt cho các dòng bơm chìm công nghiệp nặng của Ebara như 80 DL (công suất lớn từ 5.5kW đến 15kW+), dòng 80 DML tải nặng, hoặc các dòng bơm thoát nước chống ngập đô thị.
Điểm Khác Biệt Cốt Lõi: Ebara LL80 khác gì LM80?
| Đặc điểm so sánh | Dòng Heavy-Duty LL80 | Dòng Tiêu Chuẩn LM80 |
| Độ dày & Kết cấu | Thân gang dày, có gân gia cường chịu lực lớn, chống vặn xoắn. | Thiết kế tiêu chuẩn, gọn gàng hơn. |
| Kích cỡ ống dẫn hướng | Thường dùng ống 2 inch (phi 60 mm). | Thường dùng ống 1 ½ inch (phi 48 mm) hoặc ít hơn. |
| Độ sâu hố tối đa | Phù hợp cho hố rất sâu (trên 5m - 10m) nhờ ray dẫn hướng lớn chống võng. | Phù hợp cho hố sâu trung bình (dưới 5m). |
| Tải trọng chịu lực | Gánh được các dòng bơm nặng từ 100kg đến vài trăm kg. | Phù hợp cho các dòng bơm nặng dưới 100kg. |
Cấu Tạo Chi Tiết & Phụ Kiện Đồng Bộ

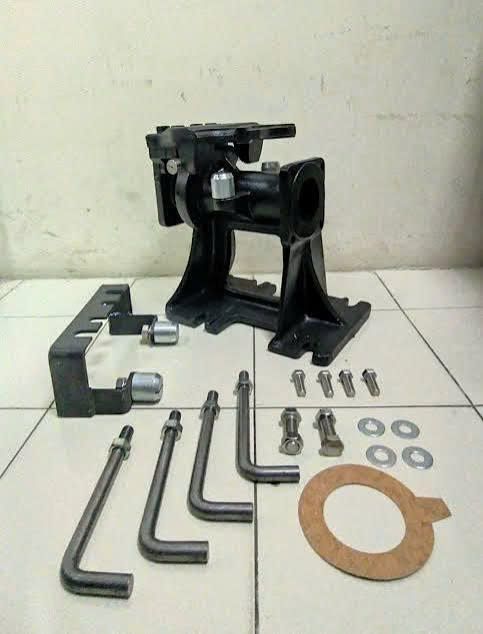

Một bộ khớp nối nhanh Ebara LL80 đầy đủ bao gồm:
Bệ đế chân vịt tải nặng (Base Connector): Diện tích mặt bệ tiếp xúc với sàn bê tông lớn hơn, lỗ bắt bu-lông nở to hơn để neo giữ chắc chắn toàn bộ hệ thống dưới đáy hố, không bị rung lắc khi bơm khởi động kích dòng.
Cút cong 90° tích hợp Ngàm trượt (Elbow & Sliding Bracket): Mặt bích kết nối trực tiếp vào họng xả của bơm. Tai trượt được đúc dày, ôm khít vào cặp ống dẫn hướng phi 60mm để hướng tâm chính xác tuyệt đối khi hạ bơm.
Bộ gá đỡ trên đỉnh (Top Holder): Thanh định vị kép chịu lực bắt vào sàn thao tác, giữ cho hai ống dẫn hướng luôn song song tuyệt đối.
Kinh Nghiệm Thi Công Cho Hệ Thống Dùng LL80
Vì máy bơm đi với bộ LL80 thường có giá trị rất cao và trọng lượng nặng, khi thi công anh cần lưu ý:
Đổ bệ móng bê tông: Không được bắt trực tiếp bu-lông nở của bệ đế xuống nền hố móng đất hoặc bê tông mỏng. Cần có một bệ bê tông mác cao (tối thiểu dày 200mm) để cố định bệ đế LL80.
Chống võng ống dẫn hướng: Nếu hố thu quá sâu (trên 6 mét), cặp ống dẫn hướng 2 inch dù dày vẫn có thể bị võng ở giữa do trọng lượng hoặc áp lực nước. Anh nên gia cố thêm một bộ khớp gá trung gian (Intermediate Support) ở giữa thân ống để đảm bảo hành trình trượt của bơm luôn mượt mà.
