Khớp nối nhanh Ebara LL300 (bộ QDC - Quick Discharge Connector) là dòng phụ kiện tự động đấu nối thuộc phân khúc Siêu hạng nặng (Extreme Heavy-Duty) lớn nhất của thương hiệu Ebara dành cho các dòng máy bơm chìm nước thải họng xả 300 mm (DN300 / 12 inch).
Thiết bị này được xem là giải pháp kết nối cơ khí tối cao trong ngành hạ tầng nước, chuyên dùng để gánh những tháp bơm chìm khổng lồ có trọng lượng từ 1 tấn đến vài tấn, công suất động cơ cực lớn (thường từ 45kW, 55kW, 75kW đến trên 110kW). LL300 là linh kiện không thể thiếu trong các dự án trạm bơm tiêu úng, chống ngập úng đô thị quy mô lớn, trạm bơm nước thô hoặc hệ thống xử lý nước thải tập trung cấp quốc gia.
Thông Số Kỹ Thế & Khả Năng Tương Thích
Model: LL300
Kích thước họng xả: DN300 (300 mm / 12 inch) – Kết nối mặt bích tiêu chuẩn công nghiệp hạng nặng (JIS 10K, DIN, PN10/PN16 hoặc ANSI).
Chất liệu cấu tạo:
Thân bệ chân đế, cút cong và ngàm trượt: Được đúc hoàn toàn bằng gang cầu cao cấp (FCD450, FCD500) hoặc gang xám chịu lực cao (FC250). Thân cấu kiện được thiết kế vách siêu dày với kết cấu gân chịu lực đa điểm nhằm hấp thụ và triệt tiêu moment xoắn cực đại cũng như xung lực nước khổng lồ (búa nước). Bề mặt được sơn phủ Epoxy đặc biệt chống ăn mòn và xâm thực mài mòn mạnh.
Gioăng làm kín: Cao su tổng hợp lưu hóa cao cấp (NBR chịu lực hoặc EPDM/Viton), biên dạng hình nêm chịu tải nén hàng tấn của bơm mà không bị rách hay biến dạng cơ học.
Phụ kiện liên kết: Bu-lông, đai ốc bích lớn hoàn toàn bằng thép không gỉ (Inox 304 hoặc Inox 316).
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song. Để đảm bảo tháp bơm tấn chịu được lực đẩy ngang từ dòng chảy lưu lượng siêu khủng, bộ LL300 yêu cầu hệ ray đôi bằng ống thép áp lực bọc kẽm dày hoặc ống Inox chịu lực có đường kính từ 3 inch (phi 90 mm) trở lên.
Dòng bơm tương thích: Phù hợp hoàn hảo với các dòng bơm chìm công nghiệp siêu lớn của Ebara như dòng 300 DL (công suất siêu lớn), dòng cánh hở chống tắc 300 DML, hoặc các hệ thống bơm hỗn lưu trục đứng công suất cao.
Nguyên Lý Vận Hành Tự Động & Cơ Chế Làm Kín Áp Lực
Hạ bơm tự động: Máy bơm chìm được cẩu kéo từ trên miệng hố dọc theo hệ ray đôi phi 90mm. Nhờ thiết kế ngàm trượt hình nêm dốc bám chặt vào chân đế dưới đáy, tháp bơm sẽ tự động rơi vào đúng vị trí tâm xả khi chạm bệ đỡ mà không cần nhân viên phải lội xuống hố bắt ốc bích.
Tự làm kín bằng áp lực (Metal-to-Metal & Rubber Seal): Lực nén từ trọng lượng bản thân khổng lồ của bơm (hàng tấn) kết hợp với lực đẩy thủy động học khi bơm hoạt động sẽ ép chặt mặt bích cút cong vào gioăng bệ đế. Áp lực nước trong họng 300mm càng cao, ngàm sẽ càng bị ép khít, triệt tiêu hoàn toàn hiện tượng rò rỉ hay tổn hao áp suất hệ thống.
Thành Phần Trọn Bộ Sản Phẩm Ebara LL300
Một bộ khớp nối nhanh Ebara LL300 chính hãng tiêu chuẩn bao gồm:

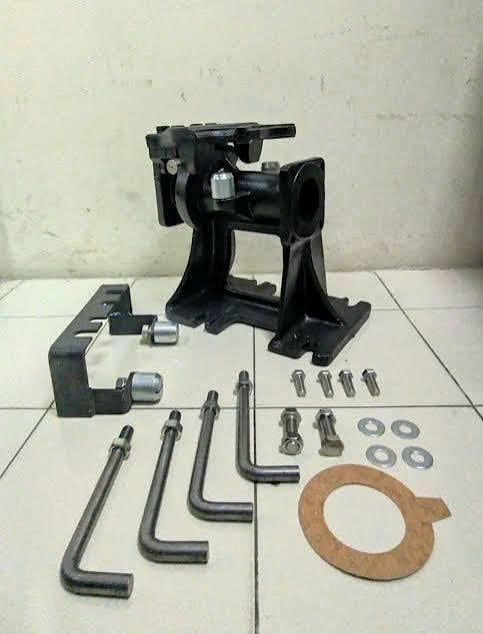

Bệ chân đế siêu trọng DN300 (Base Connector): Bệ gang đúc móng rộng bắt cố định đáy hố, nhận 2 đầu ống dẫn hướng phi 90mm và có họng xả bích ngang nối vào đường ống chính.
Cút cong 90° & Ngàm trượt (Elbow & Sliding Bracket): Mặt bích lớn bắt trực tiếp vào họng ra của bơm, tích hợp tai ôm chịu lực chạy dọc cặp thanh dẫn hướng.
Bộ gá đỡ đỉnh hố (Top Holder): Khung gá chịu lực bắt vào sàn thao tác trên miệng hố để cố định đầu trên của cặp ống dẫn hướng luôn thẳng đứng và song song tuyệt đối.
Biện Pháp Thi Công & Lưu Ý Kỹ Thuật Bắt Buộc Cho Bộ LL300
Đối với các thiết bị siêu trường siêu trọng như LL300, quá trình thiết kế bản vẽ và thi công bắt buộc phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật sau:
Bệ móng bê tông cốt thép chịu tải động: Tuyệt đối không lắp bệ đế LL300 lên sàn hố mỏng. Phải đổ một khối móng bê tông cốt thép mác cao tách biệt (độ dày tối thiểu 500mm - 600mm) được tính toán chịu tải trọng tĩnh (trọng lượng bơm) và tải trọng động (lực giật cơ học khi kích dòng khởi động motor). Bu-lông móng phải dùng dạng bu-lông neo móng cường độ cao đúc sẵn hoặc cấy hóa chất chuyên dụng (M27, M30).
Lắp đặt nhiều tầng bộ đỡ ống trung gian (Intermediate Support): Áp lực dòng nước họng 300mm tạo ra lực đẩy ngang cực kỳ lớn. Nếu hố móng sâu từ 4-5 mét trở lên, ống dẫn hướng dù dày vẫn bị uốn cong hoặc vặn xoắn. Cần lắp thêm các bộ đỡ trung gian gá cố định vào vách hố (khoảng cách 2.5m - 3m một bộ) để giữ hành trình trượt của bơm luôn thẳng đứng góc 90 độ, tránh kẹt bơm khi cẩu kéo.
Hệ thống cổng trục nâng hạ cố định: Do trọng lượng thiết bị lên tới hàng tấn, trên miệng hố gas bắt buộc phải thiết kế hệ thống cổng trục (Gantry Crane) hoặc pa-lăng xích điện cố định tải trọng lớn (từ 3 - 5 tấn trở lên). Dây treo bơm phải dùng xích đúc bằng Inox 304 hoặc Inox 316 công nghiệp hạng nặng có đầy đủ chứng chỉ thử tải an toàn phá hủy.
