Khớp nối nhanh Ebara LL250 (bộ QDC - Quick Discharge Connector) là dòng phụ kiện tự động đấu nối thuộc phân khúc Siêu trường - Siêu trọng (Extra Heavy-Duty) dành cho các dòng máy bơm chìm nước thải đại công nghiệp của Ebara có kích thước họng xả lên đến 250 mm (DN250 / 10 inch).
Đây là một trong những bộ khớp nối nhanh lớn nhất và có kết cấu cơ khí phức tạp nhất của thương hiệu Ebara. Thiết bị được thiết kế để gánh những tháp bơm chìm thân gang khổng lồ có trọng lượng từ vài trăm kg cho đến vài tấn, công suất động cơ lớn (thường từ 30kW, 45kW đến 75kW+), vận hành trong các trạm bơm thoát lũ đô thị, nhà máy xử lý nước thải tập trung quy mô lớn hoặc hệ thống bơm cấp thoát nước thô hạ tầng.
Thông Số Kỹ Thuật & Khả Năng Tương Thích
Model: LL250
Kích thước họng xả: DN250 (250 mm / 10 inch) – Kết nối mặt bích tiêu chuẩn công nghiệp hạng nặng (JIS 10K, DIN hoặc ANSI).
Chất liệu cấu tạo:
Thân bệ chân đế, cút cong và ngàm trượt: Được đúc hoàn toàn bằng gang cầu đặc biệt (FCD450) hoặc gang xám cao cấp (FC250) với vách gang siêu dày, gia cường nhiều gân chịu lực nhằm chống lại moment xoắn và xung lực nước cực đại (hiện tượng búa nước - water hammer). Toàn bộ bề mặt được sơn phủ Epoxy dung tích cao chịu va đập và chống ăn mòn hóa chất yếm khí.
Gioăng làm kín: Cao su tổng hợp cấu trúc đặc biệt (NBR chịu lực hoặc Viton), biên dạng nêm dày chịu được tải trọng nén cố định hàng tấn của tháp bơm mà không bị rách, biến dạng.
Phụ kiện: Bu-lông, đai ốc, long đền bích bằng thép không gỉ (Inox 304 hoặc Inox 316).
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song. Để đảm bảo độ cứng vững tuyệt đối, chống độ võng khi bơm vận hành tạo lưu lượng siêu lớn, bộ LL250 bắt buộc phải sử dụng hệ ray đôi bằng ống thép bọc kẽm dày hoặc ống Inox với đường kính từ 2 ½ inch (phi 76 mm) đến 3 inch (phi 90 mm) tùy thuộc vào chiều sâu hố thu và trọng lượng cụ thể của tháp bơm đi kèm.
Dòng bơm tương thích: Thiết kế đồng bộ hoàn hảo cho các dòng bơm chìm công nghiệp nặng, lưu lượng lớn của Ebara như dòng 250 DL (công suất lớn lên đến vài chục đến hàng trăm mã lực), dòng cánh hở chống tắc 250 DML, hoặc các dòng bơm hỗn lưu dòng chảy lớn khác của hãng.
Đặc Điểm Cơ Khí Vượt Trội Của Bộ Khớp Nối Siêu Trọng LL250
Do máy bơm họng xả 250mm và đường ống thoát chính chứa khối lượng nước cực kỳ lớn, bộ LL250 sở hữu các đặc tính kỹ thuật khắt khe của ngành hạ tầng:
Bệ chân đế "Móng vững gia cường": Diện tích bề mặt đế tiếp xúc với sàn bê tông được mở rộng tối đa, tích hợp nhiều lỗ bắt bu-lông neo móng hạng nặng (thường là M24 hoặc M27). Thiết kế này giúp neo giữ kiên cố tháp bơm, hấp thụ và triệt tiêu toàn bộ lực giật cơ học cực mạnh phát sinh tại thời điểm motor khởi động kích dòng.
Ngàm trượt định hướng chính xác: Ngàm trượt gắn vào cút cong 90 độ của bơm được đúc nguyên khối chịu tải trọng tĩnh lớn. Tai ôm đôi trượt dọc theo hệ ray phi 76mm/phi 90mm giúp tháp bơm hạ xuống đúng trọng tâm, khớp khít tuyệt đối vào gioăng làm kín ở đáy hố mà không bị lệch góc.

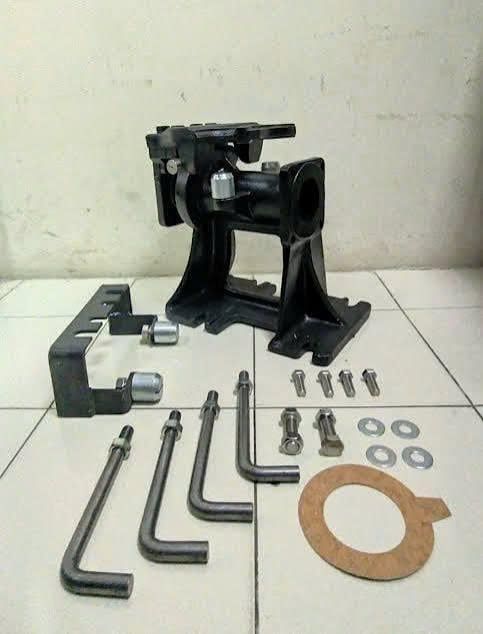

Trọn Bộ Sản Phẩm LL250 Khi Xuất Xưởng
Một bộ khớp nối nhanh Ebara LL250 chính hãng đầy đủ sẽ bao gồm:
Bệ chân đế tải nặng DN250 (Base Connector): Đặt cố định đáy hố, nhận 2 đầu ống dẫn hướng và nối bích ngang ra đường ống chính.
Cút cong 90° & Ngàm trượt (Elbow & Sliding Bracket): Mặt bích lớn bắt vào họng ra của bơm, có tai ôm chạy dọc cặp thanh dẫn hướng.
Bộ gá đỡ đỉnh hố (Top Holder): Khung gá chịu lực bắt vào sàn thao tác trên miệng hố để cố định đầu trên của cặp ống dẫn hướng luôn thẳng đứng và song song tuyệt đối.
Các Lưu Ý Bắt Buộc Khi Thi Công Lắp Đặt Bộ LL250
Khi triển khai thi công hệ thống khớp nối siêu lớn như LL250, kỹ sư và đơn vị thi công cần tuân thủ nghiêm ngặt các biện pháp kỹ thuật sau:
Móng bê tông cốt thép tiêu chuẩn: Tuyệt đối không bắt bệ đế LL250 trực tiếp lên sàn hố mỏng. Bắt buộc phải đổ bệ móng bê tông cốt thép mác cao (độ dày tối thiểu 400mm - 500mm) được tính toán chịu tải trọng động của bơm và áp lực đẩy ngang của dòng nước họng 250mm. Bu-lông móng phải là dạng bu-lông neo cấy hóa chất cường độ cao hoặc bu-lông đúc sẵn trong bê tông.
Lắp đặt nhiều tầng bộ đỡ ống trung gian (Intermediate Guide Hook): Dưới áp lực của dòng nước lưu lượng siêu lớn, hệ thanh dẫn hướng rất dễ bị vặn xoắn hoặc võng ở giữa nếu hố móng sâu từ 4 mét trở lên. Bắt buộc phải lắp thêm các bộ đỡ trung gian gá vào thành hố (khoảng cách khoảng 3 mét một bộ) để giữ cho hành trình trượt luôn thẳng đứng 90 độ, đảm bảo bơm không bị kẹt ngàm khi kéo lên hay thả xuống.
Hệ thống sàn thao tác và Cẩu kéo chuyên dụng: Do trọng lượng bơm và phụ kiện lên đến hàng trăm kg hoặc cả tấn, tuyệt đối không dùng xích sắt thường hay dây cáp vải thông thường. Phải sử dụng xích đúc bằng Inox 304/316 chuyên dụng hạng nặng có đầy đủ chứng chỉ thử tải an toàn. Trên miệng hố cần bố trí cổng trục (gantry crane), pa-lăng xích điện cố định hoặc xe cẩu chuyên dụng để vận hành nâng hạ bơm an toàn khi bảo dưỡng.
