Khớp nối nhanh Ebara LL150 (bộ QDC - Quick Discharge Connector) là dòng phụ kiện tự động đấu nối thuộc phân khúc Heavy-Duty (chịu lực cực nặng) với kích thước họng xả lên đến 150 mm (DN150 / 6 inch).
Đây là một trong những bộ khớp nối nhanh lớn nhất của thương hiệu Ebara, chuyên dụng cho các trạm bơm nước thải quy mô đại công nghiệp, hệ thống tiêu thoát nước mưa chống ngập đô thị, hoặc nhà máy xử lý nước thải tập trung có lưu lượng xả cực kỳ lớn.
Thông Số Kỹ Thuật & Khả Năng Tương Thích
Model: LL150
Kích thước họng xả: DN150 (150 mm / 6 inch) – Kết nối bích tiêu chuẩn công nghiệp hạng nặng (thường là JIS 10K hoặc DIN).
Chất liệu cấu tạo: * Thân bệ chân đế, cút cong và ngàm trượt: Được đúc bằng gang xám chịu lực cao (FC250) hoặc gang cầu (FCD450) dập gân cường lực dày dặn để chống nứt vỡ trước áp lực thủy lực khổng lồ. Bề mặt sơn phủ Epoxy độ dày cao chống ăn mòn hóa chất và nước thải ăn mòn.
Gioăng làm kín: Cao su tổng hợp cao cấp (NBR hoặc Viton) biên dạng đặc biệt, chịu được lực ép tháp bơm hàng trăm kg mà không bị biến dạng.
Phụ kiện: Bu-lông, đai ốc bích bằng Inox 304 hoặc Inox 316.
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song. Để nâng đỡ và chịu lực chống rung lắc cho tháp bơm cỡ lớn DN150, bộ LL150 bắt buộc phải sử dụng ống dẫn hướng đường kính lớn, thông thường là ống 2 inch (phi 60 mm) hoặc 2 ½ inch (phi 76 mm) tùy thuộc vào cấu hình trọng lượng bơm và chiều sâu hố.
Dòng bơm tương thích: Phù hợp hoàn hảo cho các dòng bơm chìm nước thải công nghiệp hạng nặng của Ebara như: 150 DL (công suất lớn từ 11kW, 15kW, 22kW đến 45kW+), dòng cánh hở 150 DML, hoặc các dòng bơm thoát lũ công suất lớn khác của hãng.
Đặc Điểm Kết Cấu Khác Biệt Của Bộ Khớp Nối Siêu Trường LL150
Do máy bơm họng xả 150mm luôn có trọng lượng từ vài trăm kg đến gần 1 tấn, bộ LL150 được tính toán cơ khí rất nghiêm ngặt:
Bệ đế "Chân vịt" siêu rộng: Bản đế sắt đúc có diện tích bề mặt rất lớn để phân bổ đều trọng lượng của toàn bộ tháp bơm xuống nền bê tông, đồng thời bố trí nhiều lỗ cấy bu-lông móng cỡ lớn (M20, M24) nhằm triệt tiêu lực giật xoắn cực mạnh lúc motor khởi động.
Ngàm trượt chịu moment xoắn: Ngàm trượt gắn vào cút cong 90 độ của bơm được đúc nguyên khối dày dặn, ôm khít hệ ray đôi giúp định hướng dòng chảy thẳng, mượt mà và giảm thiểu hiện tượng rung lắc thân bơm do xung lực nước (water hammer) tạo ra trong đường ống.
Trọn Bộ Phụ Kiện LL150 Khi Xuất Xưởng

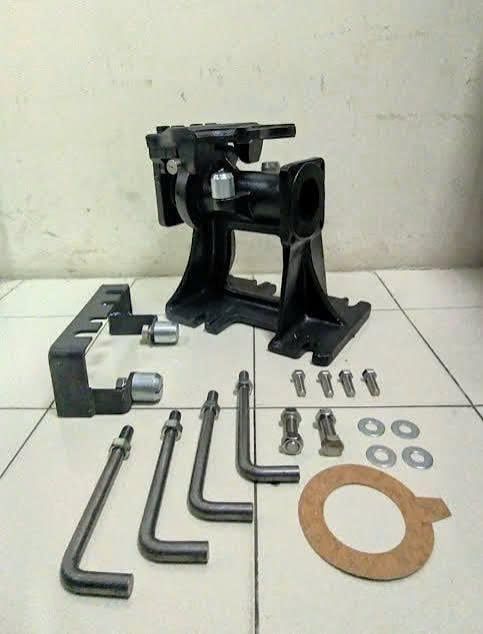

Một bộ khớp nối nhanh Ebara LL150 chính hãng đầy đủ sẽ bao gồm:
Bệ chân đế DN150 (Base Connector): Bắt cố định đáy hố, có họng xả bích ngang nối vào đường ống chính.
Cút cong 90° & Ngàm trượt (Elbow & Sliding Bracket): Mặt bích bắt vào họng ra của bơm, có tai ôm chạy dọc cặp thanh dẫn hướng.
Bộ gá đỡ đỉnh hố (Top Holder): Định vị phần đầu trên của cặp ống dẫn hướng luôn thẳng đứng song song.
Các Lưu Ý Bắt Buộc Khi Thi Công Lắp Đặt Bộ LL150
Khi triển khai lắp đặt hệ thống khớp nối nhanh siêu lớn như LL150, đơn vị thi công cần tuân thủ tuyệt đối các biện pháp kỹ thuật sau:
Móng bê tông cốt thép: Bệ đế LL150 không thể bắt trên sàn bê tông mỏng thông thường. Bắt buộc phải đổ bệ móng bê tông cốt thép mác cao (tối thiểu dày 300mm - 400mm) được tính toán chịu tải trọng động và tải trọng tĩnh của bơm.
Lắp bộ đỡ ống trung gian (Intermediate Guide Hook): Do đường ống dẫn hướng của bộ LL150 chịu lực đẩy ngang lớn từ dòng nước họng 150mm, nếu hố móng sâu từ 4 mét trở lên, ống dẫn hướng rất dễ bị võng hoặc rung. Bắt buộc phải lắp thêm các bộ đỡ trung gian gá vào thành hố (khoảng cách 3m - 4m một bộ) để đảm bảo hành trình kéo/thả bơm hoàn toàn thẳng đứng, không bị kẹt ngàm.
Hệ thống cẩu và Xích treo tải nặng: Tuyệt đối không dùng dây cáp hay xích sắt thường. Phải sử dụng xích đúc bằng Inox 304/316 chuyên dụng có đầy đủ chứng chỉ thử tải (đạt mức an toàn cao hơn trọng lượng bơm 3-4 lần) và lắp sẵn hệ thống con lăn hoặc pa-lăng xích cố định trên miệng hố để nâng hạ bơm an toàn.
