Khớp nối nhanh Ebara LL125 (bộ QDC - Quick Discharge Connector) là dòng phụ kiện tự động đấu nối thuộc phân khúc Heavy-Duty (chịu lực cực nặng) dành riêng cho các dòng máy bơm chìm nước thải công nghiệp của Ebara có họng xả 125 mm (DN125 / 5 inch).
Thiết bị này đóng vai trò là "cầu nối" định vị kiên cố cho các tháp bơm chìm cỡ lớn có trọng lượng từ vài trăm kg, giúp việc nhấc bơm lên bảo trì hoặc thả bơm xuống hố sâu được thực hiện hoàn toàn tự động qua hệ ray dẫn hướng mà không cần nhân viên kỹ thuật phải lội xuống hố tháo bắt bu-lông đường ống.
Thông Số Kỹ Thuật & Khả Năng Tương Thích
Model: LL125
Kích thước họng xả: DN125 (125 mm / 5 inch) – Kết nối dạng mặt bích tiêu chuẩn công nghiệp (thường là JIS 10K hoặc DIN).
Chất liệu cấu tạo:
Thân bệ đế, cút cong và ngàm trượt: Được đúc bằng gang cầu (FCD450) hoặc gang xám chịu lực cao (FC250). Toàn bộ bề mặt được sơn phủ Epoxy độ dày cao chịu va đập và chống ăn mòn tối đa trong môi trường nước thải yếm khí, chứa hóa chất ăn mòn nhẹ.
Gioăng làm kín: Cao su tổng hợp NBR hoặc Viton biên dạng hình nêm chịu lực ép nén lớn, kháng dầu và hóa chất.
Phụ kiện đi kèm: Bu-lông, đai ốc bích liên kết bằng thép không gỉ (Inox 304).
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song. Để nâng đỡ khối lượng tháp bơm DN125 và chịu lực đẩy ngang từ dòng chảy áp lực cao, bộ LL125 yêu cầu hệ ray dẫn hướng bằng ống 2 inch (phi 60 mm).
Dòng bơm tương thích: Phù hợp hoàn hảo với các dòng bơm chìm công nghiệp nặng của Ebara có họng xả DN125 như dòng 125 DL (công suất phổ biến từ 7.5kW, 11kW, 15kW cho đến 22kW), dòng cánh hở 125 DML, hoặc các dòng bơm thoát lũ, tiêu úng công suất lớn khác.
Chi Tiết Cấu Tạo Trọn Bộ Khớp Nối LL125

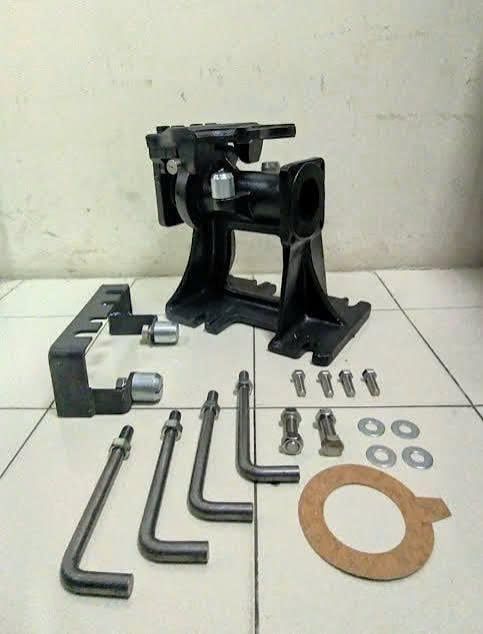

Một bộ sản phẩm Ebara LL125 chính hãng đầy đủ bao gồm 3 cấu phần cơ bản:
Bệ chân đế tải nặng (Base Connector): Đặt cố định dưới đáy hố ga bằng bu-lông nở hoặc bu-lông neo móng. Phần bệ này tích hợp họng xả ngang mặt bích DN125 nối ra đường ống chính và các lỗ định vị để cắm chặt 2 thanh dẫn hướng phi 60mm.
Cút cong 90° & Ngàm trượt (Elbow & Sliding Bracket): Mặt bích của cút cong được bắt trực tiếp vào họng ra của bơm chìm. Ngàm trượt đúc liền có cấu trúc tai đôi ôm khít vào cặp ống dẫn hướng để trượt từ trên miệng hố xuống dưới đáy.
Bộ gá đỡ trên đỉnh (Top Holder): Thanh định vị bắt chặt vào thành hố hoặc sàn thao tác trên miệng hố để giữ cố định đầu trên của cặp ống dẫn hướng luôn thẳng đứng và song song tuyệt đối.
Nguyên Lý Tự Làm Kín Hình Nêm (Water-Tight Seal)
Khi máy bơm được thả xuống dọc theo cặp ống dẫn hướng bằng dây xích, trọng lượng bản thân rất lớn của bơm kết hợp với thiết kế ngàm trượt dạng nêm dốc của bộ LL125 sẽ tự động ép chặt mặt bích cút cong vào bệ đế dưới đáy hố.
Khi motor khởi động và bơm hoạt động, áp lực nước bên trong họng xả càng lớn sẽ càng tạo ra lực đẩy ép chặt ngàm trượt vào gioăng cao su của bệ đế. Cơ chế này giúp triệt tiêu hoàn toàn hiện tượng rò rỉ nước hay tổn thất áp suất tại điểm nối mà không cần bất kỳ thao tác vặn ốc nào dưới nước.
Hướng Dẫn Biện Pháp Thi Công Cho Bộ LL125
Do hệ thống bơm họng DN125 có tải trọng tĩnh và tải trọng động khi khởi động rất lớn, quá trình thi công bắt buộc phải tuân thủ nghiêm ngặt các lưu ý kỹ thuật sau:
Đổ bệ móng bê tông cốt thép: Tuyệt đối không bắt bệ đế LL125 trực thế lên sàn hố mỏng hoặc nền gạch thô. Phải đổ một bệ bê tông mác cao (độ dày tối thiểu 200mm - 300mm), phẳng tuyệt đối để khoan cấy bu-lông nở chịu lực (thường là M16 hoặc M20).
Lắp bộ chống võng trung gian (Intermediate Support): Nếu chiều sâu hố thu nước thải vượt quá 4 mét, cặp ống dẫn hướng phi 60mm dù dày vẫn có nguy cơ bị võng hoặc rung lắc ở giữa thân dưới áp lực của dòng nước lưu lượng lớn. Cần lắp thêm các bộ đỡ trung gian gắn vào thành hố (khoảng cách 3m một bộ) để đảm bảo hành trình kéo/thả bơm hoàn toàn thẳng đứng, không bị kẹt ngàm.
Xích nâng hạ chuyên dụng: Phải sử dụng xích đúc bằng Inox 304 hoặc Inox 316 có tải trọng kiểm định an toàn (Safe Working Load) lớn hơn trọng lượng bơm tối thiểu từ 3-4 lần để đảm bảo an toàn tuyệt đối khi cẩu kéo bơm lên bảo dưỡng định kỳ sau nhiều năm ngâm dưới nước thải.
