Khớp nối nhanh Ebara LL100 (bộ QDC - Quick Discharge Connector) là dòng phụ kiện tự động đấu nối thuộc phân khúc Heavy-Duty (chịu lực cực nặng) lớn nhất dành cho các dòng máy bơm chìm nước thải công nghiệp của Ebara có họng xả 100 mm (DN100 / 4 inch).
Thiết bị này được thiết kế để gánh các dòng bơm chìm thân gang có trọng lượng khổng lồ (thường từ 150 kg đến hàng trăm kg), công suất motor lớn, hoạt động trong môi trường lưu lượng và áp lực thủy lực cực cao như trạm bơm nước thải tập trung, nhà máy xử lý nước thải khu công nghiệp, hoặc các trạm bơm tiêu úng đô thị.
Thông Số Kỹ Thuật & Khả Năng Tương Thích
Model: LL100
Kích thước họng xả: DN100 (100 mm / 4 inch) – Kết nối mặt bích tiêu chuẩn công nghiệp (thường là mặt bích JIS 10K hoặc DIN).
Chất liệu cấu tạo:
Thân bệ đế, cút cong và ngàm trượt: Gang đúc cấp cao chịu lực, chống va đập (FC250 hoặc FCD450), bề mặt sơn phủ Epoxy dày chống ăn mòn trong môi trường nước thải xâm thực mạnh.
Gioăng làm kín: Cao su NBR hoặc Viton chịu lực ép lớn, chống biến dạng và kháng hóa chất/dầu mỡ.
Hệ thống bu-lông, đai ốc đi kèm: Thép không gỉ (Inox 304 / Inox 316).
Hệ thống thanh dẫn hướng (Guide Rail): Sử dụng 02 ống dẫn hướng song song. Để đảm bảo độ cứng vững, chống võng và chống rung lắc cho tháp bơm DN100, bộ LL100 yêu cầu kích thước ống dẫn hướng rất lớn, thông thường là ống 2 inch (phi 60 mm).
Dòng bơm tương thích: Thiết kế đồng bộ cho các dòng bơm chìm nước thải tải nặng của Ebara như 100 DL (công suất từ 5.5kW đến 22kW+), 100 DML (bơm cánh xoáy hở dòng chảy lớn), hoặc các dòng bơm cánh cắt tạp chất nặng mã 100 DF / DFA.
Điểm Vượt Trội Của Dòng Heavy-Duty LL100
So với các dòng khớp nối nhỏ (như LM hay LS), dòng LL100 sở hữu những đặc tính cơ khí khác biệt hoàn toàn để đáp ứng tiêu chuẩn khắt khe của các dự án hạ tầng:
Bệ chân đế gia cường: Phần chân đế bắt xuống đáy hố được đúc bản dày, diện tích tiếp xúc lớn với nhiều lỗ bắt bu-lông nở cỡ lớn (thường là M16 hoặc M20) giúp neo giữ tháp bơm kiên cố, chống chịu được moment xoắn cực lớn sinh ra tại thời điểm motor khởi động kích dòng.
Nguyên lý tự làm kín hình nêm áp lực cao: Khi hạ bơm xuống, trọng lượng bản thân của máy bơm kết hợp với thiết kế ngàm trượt dạng nêm dốc sẽ ép chặt mặt bích cút cong vào bệ đế. Áp lực nước khi bơm vận hành càng lớn sẽ càng đẩy ngàm ép khít vào gioăng, triệt tiêu hoàn toàn hiện tượng rò rỉ áp suất tại họng xả mà không cần bất kỳ một thao tác vặn ốc nào.

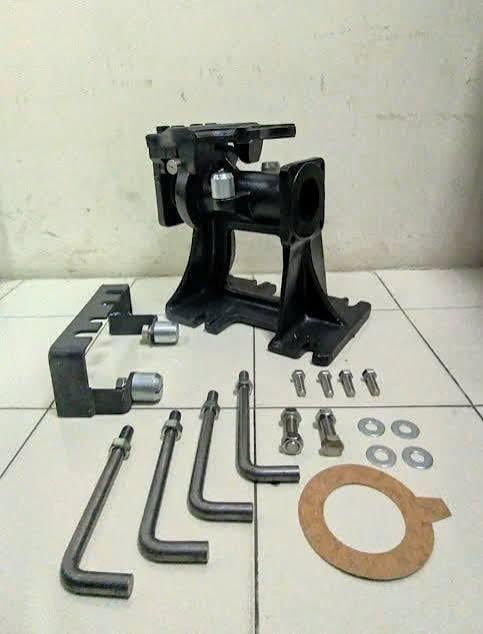

Bộ Sản Phẩm Đầy Đủ Xuất Xưởng
Một bộ khớp nối nhanh Ebara LL100 chính hãng sẽ bao gồm:
Bệ chân đế DN100 (Base Connector): Đặt cố định đáy hố, nhận ống dẫn hướng và nối ra đường ống xả chính.
Cút cong 90° & Ngàm trượt (Elbow & Sliding Bracket): Bắt trực tiếp vào tháp bích của bơm, có tai ôm đôi chạy dọc cặp ống phi 60mm.
Bộ gá đỡ đỉnh hố (Top Holder): Giữ cố định đầu trên của 2 thanh ray dẫn hướng.
Lưu Ý Kỹ Thuật Đặc Biệt Khi Thi Công Bộ LL100
Do tháp bơm và phụ kiện họng DN100 có tải trọng rất nặng, quá trình thi công bắt buộc phải lưu ý 3 yếu tố sau:
Làm móng bê tông đáy hố: Tuyệt đối không lắp bệ đế trực tiếp lên sàn hố mỏng hoặc nền không phẳng. Phải đổ bệ bê tông mác cao (độ dày tối thiểu 200 - 300mm) để khoan cấy bu-lông nở hoặc dùng bu-lông neo móng đúc sẵn.
Lắp bộ chống võng trung gian (Intermediate Support): Đối với các hố thu nước thải sâu (thường từ 4m - 5m trở lên), cặp ống dẫn hướng 2 inch dù dày vẫn có nguy cơ bị võng hoặc rung lắc ở giữa thân ống dưới tác động của dòng nước lưu lượng lớn. Anh nên lắp thêm một hoặc nhiều bộ đỡ ống trung gian dọc theo thành hố để gia cố hành trình trượt luôn thẳng đứng 90 độ.
Xích treo bơm chuyên dụng: Tránh xa các loại cáp thép thông thường (dễ bị rỉ sét mục đứt ngầm) hay xích sắt mạ. Cần sử dụng xích đúc bằng Inox 304 hoặc Inox 316 công nghiệp có tải trọng thử nghiệm an toàn (Safe Working Load) lớn để đảm bảo an toàn tuyệt đối khi cẩu kéo bơm lên bảo dưỡng định kỳ.
